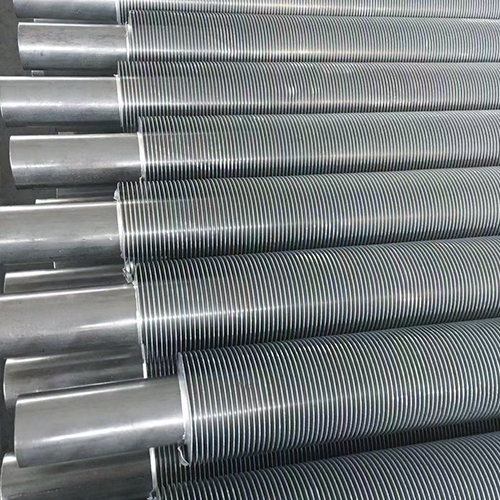

SA334 GR1 Tubo de aleta extruida para un intercambiador de calor
| Precio unitario: | 20~1000 USD |
|---|---|
| Cantidad de pedido mínima: | 300 Piece/Pieces |
| Paquete: | caja de madera |
|---|---|
| productividad: | 10000 pieces |
| Marca: | Murphy |
| transporte: | Ocean,Land,Air,Express |
| Lugar de origen: | Porcelana |
| Capacidad de suministro: | 10000 pieces |
| Certificados : | ISO9001 |
| HS-Code: | 8402900000 |
| Hafen: | Shanghai |
Descripción del producto
Descripción del producto de tubo de aleta extruida :
En los intercambiadores de calor, los tipos de fluidos, las áreas de superficie de transferencia de calor, la presión de velocidad de fluido VE juega un papel importante. Para aumentar el área de superficie de transferencia de calor en los tubos, las aletas se forman por extrusión en tubos.
La extrusión es el proceso de formación de aletas en espesor, altura y tono especificados al extruir la superficie externa del tubo con máquinas especiales. De esta manera, se puede aumentar la superficie de transferencia de calor del tubo. Los problemas causados por el aumento del área de transferencia de calor más de lo necesario y, por extensión, la altura de las aletas formadas, se identifican por estudios realizados y por experiencia. Por lo tanto, las aletas están diseñadas de manera más adecuada para el proceso.
La selección del producto se realiza considerando los requisitos del cliente y los lugares de utilización del producto con el cálculo de la eficiencia y los costos óptimos del producto. Para la selección del producto, se presentan soluciones alternativas teniendo en cuenta las condiciones ambientales y las reglas de seguridad.
Las serpentinas extruidas integrales generalmente se usan en calderas y calderas de condensación de tipo cascada. Las serpentinas que son de aluminio extruidas en tubos se utilizan en generadores de aire caliente higiénico. También se pueden usar como intercambiador de calor en el condensador de aire enfriado, aplicaciones de aceite y vapor.
Tubo de aleta extruida Proceso de fabricación :
Los tubos de aleta extruidos se producen comprimiendo un tubo de aluminio, o manga, sobre el tubo base. La floración está expuesta a presiones muy altas que esencialmente "crecen" las aletas en los perfiles finales de aletas. Este proceso fabrica una excelente articulación fuerte con gran resistencia (rigidez de las aletas), así como capacidades excepcionales de transferencia de calor (longevidad, rango de temperatura). La ventaja de los tubos de aleta extruidos es la protección completa del tubo desnudo contra la corrosión y la aleta tiene una alta resistencia mecánica. Los tubos de aletas extruidas proporcionan el rendimiento más estable con el tiempo en comparación con los otros tipos de aletas. La aleta se enrolla de un tubo de aluminio exterior mediante un proceso utilizando presión para crear un "enlace de presión" rodado entre el tubo de revestimiento y las aletas. El material de aleta de aluminio encierra completamente el tubo, excepto en los extremos donde se puede aplicar un recubrimiento de tubo.
Tubos de aleta extruidos Ventajas :
Fácil de limpiar con un chorro de agua de alta presión sin deformar las aletas
El tubo no se estira mecánicamente para adherirse a las aletas
Transferencia de calor uniforme y confiable
No hay corrosión galvánica entre el tubo y las aletas
Las aletas son resistentes a la vibración
Perfectamente adecuado para aplicaciones industriales
Relación de calidad/precio inigualable para aplicaciones exigentes
Tubo de aluminio extruido P ROperties :
No hay corrosión galvánica en la base de las aletas
Aletas resistentes, resistentes a la limpieza de alta presión, no causando deformación o flexión
Capacidad de transferencia de calor superior para la vida útil de la unidad
Los tubos se pueden enviar y cortar a longitud y despojarse en cada extremo
Mangas reductoras opcionales (campana) al final de los tubos
Garantía extendida disponible para intercambiadores de calor utilizando estos tubos
Tubería extruida de aluminio Aplicaciones :
Los tubos de aletas extruidas se utilizan en condiciones de alta temperatura y condiciones atmosféricas corrosivas como:
temperaturas de funcionamiento inferiores a 300 ° C;
Offshore u otras aplicaciones remotas;
tuberías de calor;
Enfriadores de aire seco para aire, gas o petróleo;
intercambiadores de calor de aire a aire para aplicaciones HVAC;
Deshumidificación del aire en plantas de tratamiento de aire y recuperación de energía en el sistema de escape de aire.
Tubo de aluminio extruido Especificaciones :
| Product Specification | ||
| Tube OD | 10~51 (mm) | 0.4”~2” |
| Tube Wall Thk | 1.65~3.0 (mm) | 0.065”~0.118” |
| Tube Length | ≤18,500 (mm) | ≤60.7 ft |
| Fin Thk | 0.3~1.2 (mm) | 0.012”~0.047” |
| Fin Height | 5~16 (mm) | 0.2”~0.63” |
| Fin Pitch | 100~555 (mm) | 3~14 FPI |
| Fin Type | Extruded | |
| Material Combinations | ||
| Fin Material | Aluminum (most common grade:Alu.1100, Alu.1060, Alu. 6063) | |
| Copper | ||
| Tube Material | C.S. (most common grade: A179, A192,SA210 GrA1/C,A106 Gr B ) | |
| S.S. (most common grade: TP304, 316, 321, 347,A789) | ||
| Copper (most common grade:UNS12200,14200, 70600, CuNi70/30, CuNi 90/10) | ||
| Titanium (most common grade: B338Gr2) | ||
|
Applied Temperature |
300°C | |
| Type of Service | Medium temperature, severe atmospheric corrosive environment. | |
- 1
- 2
- 3
- 4
- 5
Área de aplicación:
Industrias de petróleo, químicos y petroquímicos;
Ahorro de energía del medio ambiente,
Automóvil,
El plastico,
Químico, impresión,
HVAC, marine,
Alimento,
Tratamiento farmacéutico de gas natural;
Industria del acero: sistema de alto horno y convertidor;
Generación de energía: condensación de gases de escape de turbina de vapor, condensación del ciclo de contacto con el agua Condensación de enfriamiento, centrales fósiles y nucleares;
Aire acondicionado (freón, amoníaco, propano);
Equipo de incineración de desechos; Refrigerador de compresor,
Nuestra compañía tiene un taller de 12,000 metros cuadrados, tenemos una máquina de corte de control numérico completamente automatización, línea de tubo con aletas soldadas de alta frecuencia, línea de tubo con aletas soldadas con láser, línea de tubo con aleta extruida. Guiado por la necesidad del cliente, nuestra empresa continúa proporcionando tubos de aleta de alta calidad y un intercambiador de calor para la industria global de energía térmica. Nuestra compañía tiene un equipo profesional compuesto por varios médicos de termología, maestros e ingenieros relacionados. Podemos proporcionar productos de conversión térmica no estándar de acuerdo con las necesidades del cliente, para satisfacer las necesidades de varios clientes.
Implementamos nuestro equipo en sus proyectos, que ya ha diseñado y diseñado 2000 más operando con éxito proyectos a medida en los últimos 29 años.
Nuestros sistemas han sido diseñados y suministrados para satisfacer las necesidades de ahorro de energía y transferencia de calor de todas las plantas de energía de la industria, petroquímicos, petróleo y gas, productos químicos, automóviles, alimentos y bebidas, acero, textiles, etc.
Tenemos experiencia en conceptualización, diseño de procesos, detalles/ ingeniería de campo, automatización/ instrumentación/ ingeniería eléctrica, dibujos y documentación de fabricación/ taller/ QA conforme a varios códigos y estándares internacionales para todos los tipos de sistemas y equipos térmicos como:
una. Plantas de energía basadas en la recuperación del calor del desperdicio, planta de energía del ciclo combinado
b. HAVC
C. Intercambiadores de calor/recipientes a presión
d. Calentadores de líquido térmico y otras calderas disparadas.
mi. Generadores de agua caliente y calentadores de aire
